Types de bouchons
Guide visuel pour tous les types d'ampoules LED
Ici, nous présentons toutes les ampoules existantes.
Bien que la plupart des ampoules et des lampes portent des bouchons assez courants et facilement identifiables, il existe de nombreux autres types de capuchons qu'il est très courant de trouver dans n'importe quelle maison ou locale. Dans Greenice, nous présentons le guide le plus complet pour les identifier facilement.
Choisissez le capuchon
Nomenclatures
- Nombre de contacts
- Diamètre de Porthalimppara
- Type de portail
Type de Porthalimpparas:
|
ET
|
Fil de type Edison |
|
B ou ba
|
Type de cygne ou de baïonnette |
|
C
|
Contact de pression du tube circulaire |
|
G
|
Contact de clemas de pression simple |
|
Gx
|
Contage des clemas de pression renforcée |
|
GU
|
Clemas pour ampoules avec protection contre les émissions de chaleur arrière |
|
Gz
|
Bulbes à haute pression pour les clemas |
|
R
|
Lampes rectilignes avec des terminaux simples |
|
Rx
|
Lampes rectilignes avec terminaux |
|
Fa
|
Caps pour les lampes rectilignes avec un terminal masculin |
Diamètre de Porthalimpparas:
|
10 mm
|
Lampes miniatures |
|
11 mm
|
Faibles lampes de consommation |
|
12 mm
|
Lampes de type bi-pin |
|
13 mm
|
Lampes fluorescentes |
|
14 mm
|
Petit fil d'Edison, bougie |
|
15 mm
|
Lampes rectilignes |
|
27 mm
|
Thread Edison standard |
|
40 mm
|
Fil géant Edison |
Nombre de contacts:
|
s
|
Contact simple |
|
d
|
Double contact |
|
q
|
Contact quadruple |
1 Capuchage de type E
Comme les alternatives de plafond de filetage possibles, nous avons ce qui suit:
À Capuchon e14
| Principalement utilisé dans les lampes de décoration. Ils sont en règle générale de type de voile, de goutte ou de ballon et ont cette bague pour avoir des pouvoirs relativement petits. Utilisé comme décoration. Ils sont principalement incandescents ou compacts fluorescents. |
C Capuchon e40
| Capeur de filetage pour les puissances élevées des ampoules. Principalement utilisé dans les cloches industrielles et tous les types d'éclairage extérieur. C'est sa grande majorité des ampoules à débit élevés (VSAP et HM). |
B Cap
| Le plus de capuchon de thread. Utilisé dans les appliques, le plafond du plafond, même dans les projecteurs extérieurs ou les luminaires. Ce sont principalement des ampoules à débit fluorescentes et à haut débit compactes (VSAP et HM). |
B.1 Bague E27 pour les ampoules par30 et par38
| Le type de capuchon E27 est le standardisé dans les ampoules PAR30 et PAR38 qui sont principalement utilisés dans les projecteurs de voie, les projecteurs construits ou même les appliques. Le nombre 30 et 38 affecte à la fois le diamètre et la puissance de l'ampoule, les ampoules plus grandes étant en termes de taille et de consommation. |
2 Gason G
Comme les alternatives possibles possibles de type G, nous avons ce qui suit:
À Capuchon G4
| 2 Pin Cap qui fonctionne à 12vdc / VAC. Les broches sont similaires aux petites aiguilles qui sont couplées à un petit portail de taille. Il s'agit principalement d'ampoules halogènes de taille réduite et de faibles consommations qui sont couplées en downlights, projecteurs de voie ou construites -in ou même dans de petites lampes. |
C G12 Bushing
| 2 PIN CAP qui fonctionne directement sur le réseau électrique (230VAC). Les épingles sont arrondies et elles sont couplées à un petit portail de taille. Il s'agit principalement de bulbes halogènes de taille réduite et de consommations élevées qui sont couplées en downlights, en projecteurs intérieurs et extérieurs ou même des luminaires industriels ou d'éclairage. |
B Capuchon G9
| 2 PIN CAP qui fonctionne directement sur le réseau électrique (230VAC). Les épingles sont arrondies et elles sont couplées à un petit portail de taille. Ce sont principalement des ampoules halogènes de taille réduite et de faibles consommations de médias qui sont couplées en downlights, projecteurs de voie ou construites ou même dans de petites lampes. |
3 Gu / Mr Type Casquillo
Comme les alternatives GU / MR de type GU / MR, nous avons ce qui suit:
À Capuchon GU10
| Couettes directement couplées à l'éléctrica rouge à travers une lampe. Une solution alternative aux ampoules avec un capuchon GU5.3 qui fonctionne à 12VDC et a besoin d'un transformateur, pour pouvoir en sauver la consommation supplémentaire. Ce sont principalement des halogènes halogènes ou dichroïques de différentes puissances installées dans des anneaux encastrés. Ils sont installés dans des cerceaux construits, des projecteurs, des projecteurs de voie ou même des appliques. Ils apparaissent suite au développement de la technologie LED. |
C Gu5.3 / MR16 Cap
| Le capuchon de broche le plus commun qui fonctionne à 12VDC. Ce sont principalement des halogènes ou des halogènes dichroïques de demi-puissance. Ils sont installés dans des cerceaux construits, des projecteurs, des projecteurs de voie ou même des appliques. |
B GU4 / MR11 Cap
| Épingle qui fonctionne à 12VDC. Normalement, le pantalon de l'ampoule est plus ensemble que dans le cas du GU5.3 causé par les pouvoirs mineurs qui fournissent ce type de bulbe. Ce sont principalement halogènes ou halogènes dichroïques de faibles puissances. Ils sont installés dans des cerceaux construits, des projecteurs, des projecteurs de voie ou même des appliques. |
4 Caps G24 2/4 PIN
Comme les bouchons PIN G24 PIN possible, nous avons ce qui suit:
À G24d Cap
| Casquillo qui fonctionne directement vers Red Eléctrica et est couplé grâce à la 2 broche en diagonale de l'ampoule. Le nombre de sa broche et de sa disposition est lié à la puissance de l'ampoule. Ce sont principalement des ampoules de consommation faibles. Utilisé en downlights conventionnels ou même dans les projecteurs intérieurs et extérieurs. |
B G24Q Cap
| Des affaires qui travaillent directement sur l'électrique rouge et sont couplées grâce à la 4 broches en diagonale de l'ampoule. Le nombre de sa broche et de sa disposition est lié à la puissance de l'ampoule. Ce sont principalement des ampoules de consommation faibles. Utilisé dans les downlights conventionnels, dans les projecteurs intérieurs et extérieurs ainsi que dans les luminaires d'éclairage public. |
5 R7 Type R7 Cap
Comme les alternatives de plafond de type R7S possibles, nous avons ce qui suit:
À Bague R7
| Capeur linéaire qui fonctionne directement avec la tension de la grille électrique (230VAC). Normalement, ces types de plafonds ont généralement des longueurs différentes en fonction de la puissance totale de l'ampoule. En règle générale, les longueurs fixées pour eux sont de 78 mm, 118 mm, 138 mm et 189 mm selon Power. Ce sont des ampoules halogènes linéaires utilisées principalement dans les downlights, les projecteurs de voie, les projecteurs ou même les projecteurs en plein air construits. |
6 Type AR111 Cap
Comme les alternatives de type casquillo possibles, nous avons ce qui suit:
À Casquillo ar111
| Paniers avec deux onglets qui contiennent l'ampoule et fonctionnent directement avec la tension du réseau électrique (230VAC). En général, il s'agit d'une ampoule avec un diamètre standardisé en 111 mm. Il s'agit principalement d'ampoules à incandescence et de bulbes halogènes traditionnels de lampes avec une bague G53, principalement utilisée dans les downlights, les appliques et surtout la voie et les projecteurs construits. |
7 GX53 Type Cap
Comme les alternatives de plafond de type GX53 possible, nous avons ce qui suit:
À GX53 CAP
| Panier avec deux cylindres de morphologie similaires au GU10 qui maintiennent l'ampoule et fonctionnent directement avec la tension de la grille électrique (230VAC). En général, c'est une ampoule avec un petit diamètre. Ce sont principalement des ampoules paraboles halogènes (réflexion large) et des ampoules à faible consommation, principalement utilisées dans les downlights, les appliques et en particulier la voie et les projecteurs intégrés. |

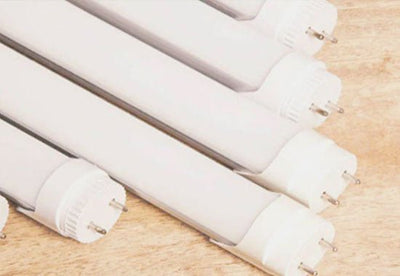

8 Tubes LED linéaires avec deux entrées. Type T5 / T8
Comme les bouchons de type T5 / T8 pour les tubes LED linéaires, nous avons ce qui suit:
À Capuchon T5
| Busch avec deux broches, une à chaque extrémité du tube. Il peut fonctionner à 12VDC / VAC, 24VDC / VAC ou directement avec une tension du réseau électrique (230VAC). Il s'agit du capuchon standard des tubes fluorescents mais avec un diamètre de 16 mm et des longueurs réglées à 600 mm, 900 mm, 1200 mm et 1500 mm. Principalement utilisé dans les écrans construits, les bandes ou les supports normaux et stagnants sans aucun degré de protection. |
B Bague T8
| Busch avec deux broches, une à chaque extrémité du tube. Il peut fonctionner à 12VDC / VAC, 24VDC / VAC ou directement avec une tension du réseau électrique (230VAC). Il s'agit des bouchons standard des tubes fluorescents de 26 mm de diamètre et avec des longueurs fixes de 600 mm, 900 mm, 1200 mm et 1500 mm. Principalement utilisé dans les écrans construits, les bandes ou les supports normaux et stagnants sans aucun degré de protection. |
9 Tubes LED linéaires avec une entrée. Cap de type 2G11
Comme les capuchons 2G11 possibles pour les tubes LED circulaires, nous avons ce qui suit:
À Bushing 2G11
| CAP avec 4 broches distribuées linéairement et situées à une extrémité du tube. Il peut fonctionner à 12VDC / VAC, 24VDC / VAC ou directement avec une tension du réseau électrique (230VAC). Il s'agit du capuchon pour les tubes fluorescents ou des ampoules à faible consommation avec un diamètre de 38 mm et avec des longueurs approximatives de 227 mm, 322 mm, 415 mm et 535 mm. Principalement utilisé dans les écrans construits, les bandes ou les supports normaux et stagnants sans aucun degré de protection. |
10 Tubes LED circulaires. Cap de type G10Q
Comme les alternatives de bouchons de type G10Q possibles pour les tubes LED circulaires, nous avons ce qui suit:
À G10Q Cap
| Panier avec 4 broches distribué sous la forme d'une grille et situé dans une zone spécifique du tube circulaire. Il peut fonctionner à 12VDC / VAC, 24VDC / VAC ou directement avec une tension du réseau électrique (230VAC). Il s'agit du capuchon standard pour les tubes circulaires d'un diamètre de 26 mm et avec des longueurs approximatives de 205 mm, 240 mm, 295 mm et jusqu'à 447 mm. Principalement utilisé dans les panneaux et écrans construits. |
