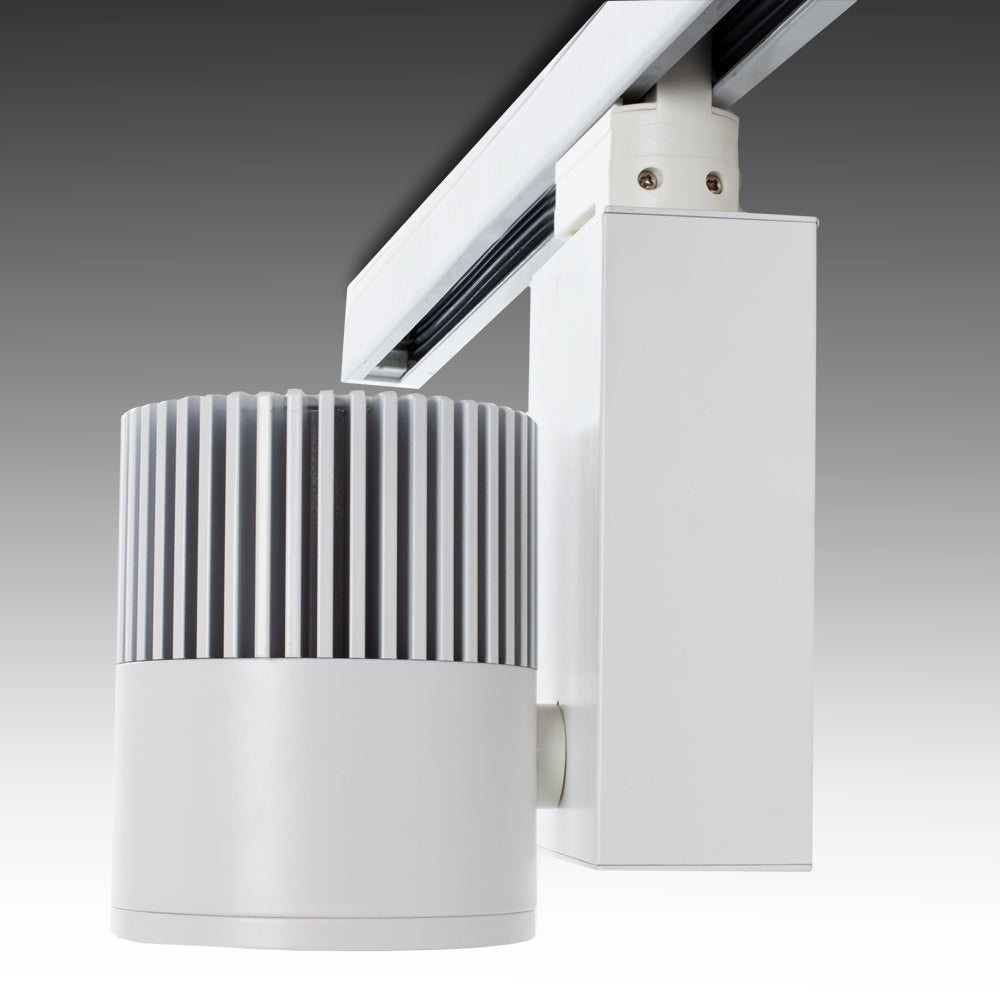

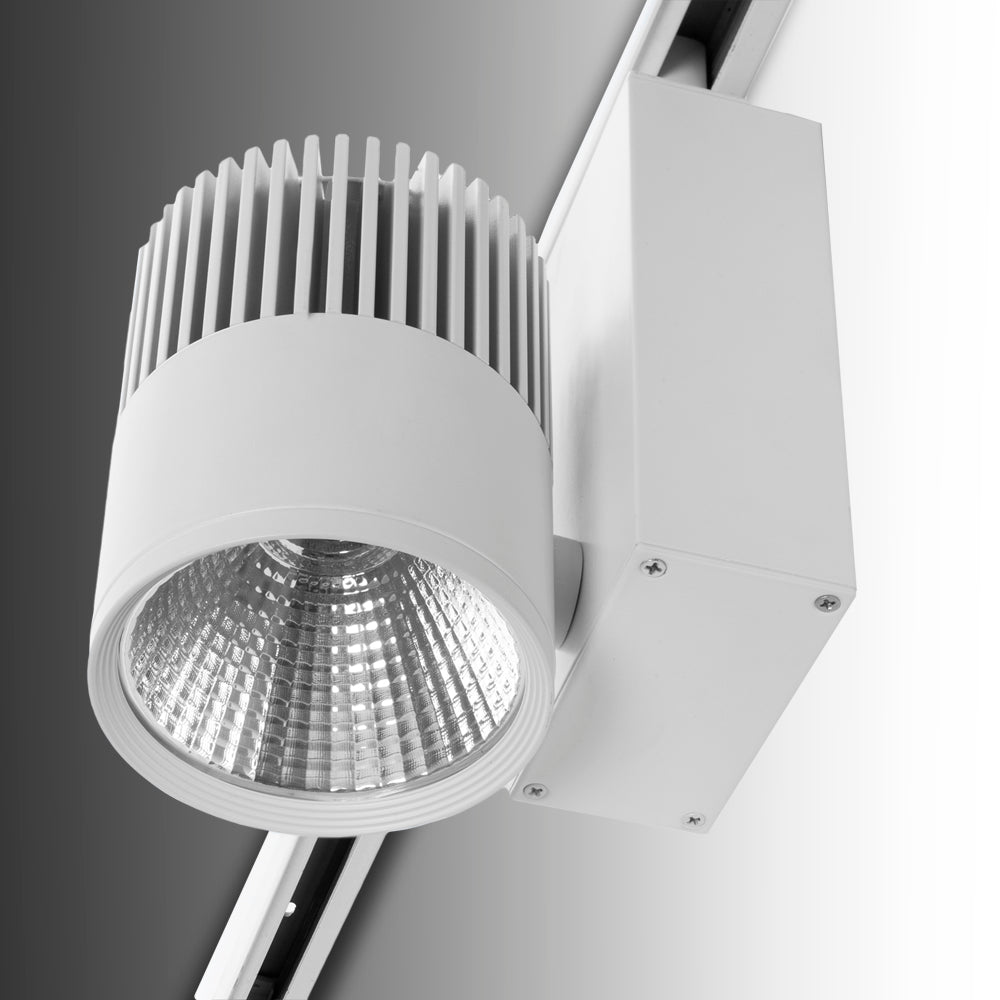

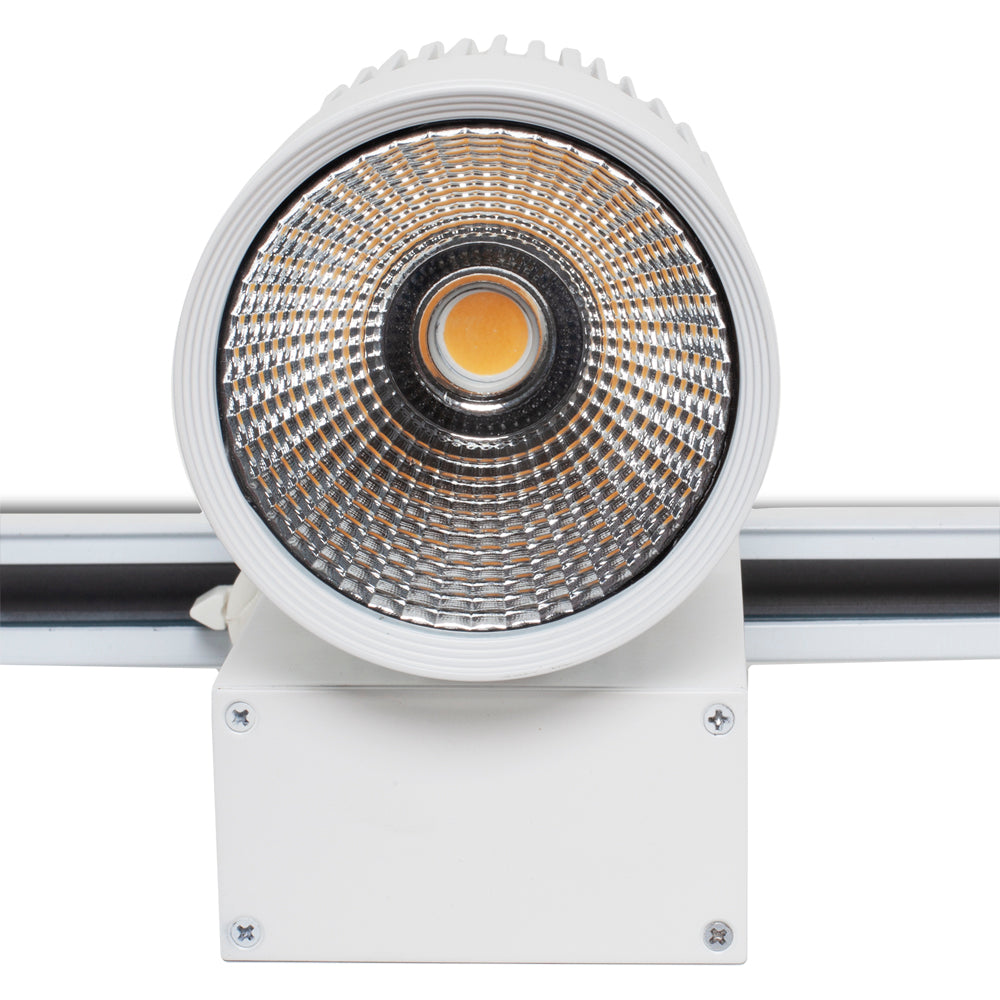

Faretto LED da Binario 40W 3600Lm CRI90 4200ºK Trifase UGR17 50.000H [JW-TR40W-WHITE-W]

Faretto LED da Binario 40W 3600Lm CRI90 4200ºK Trifase UGR17 50.000H [JW-TR40W-WHITE-W]

Vedi domande e risposte

Per importi aggiuntivi il periodo di consegna è 60 giorni Alla data dell'ordine
  • Marchio:Kimera / Lifud Driver
  • SkuJW-TR40W-WHITE-W
  • A 2021
File Eprel
Garanzia
  • Garanzia 5 anni
  • Eye Care Eye Care
  • Tüv Süd TUV SUD
  • 38 º Apertura
35,09€
35,09€ Infinity%
Tassa inclusa. IL Spese di spedizione Sono calcolati sulla schermata di pagamento.

Stock disponibile

Garanzia
  • Garanzia 5 anni
  • Eye Care Eye Care
  • Tüv Süd TUV SUD
  • 38 º Apertura
Sei un cliente professionista?

Abbiamo pubblicato un nuovo sito Web solo per i professionisti.

Vai nella zona professionale
Vantaggi dell'acquisto in Greenice
  • Prezzo minimo garantito
  • Resi gratuiti fino a 60 giorni
  • Spedizione gratuita Da € 21,95
  • Fino a 10 anni garanzia
(JW-TR40W-WHITE-W_padreImg_jw_tr40w_white_w_0.jpeg)
Bianco Naturale
Stock disponibile
Spedizione gratuita
35,09€
35,09€ Infinity%

Accessori

  • (JL-CON---T-W_padreImg_jl_con_t_w_0.jpeg) (JL-CON---T-W_padreImg_jl_con_t_w_1.jpeg)

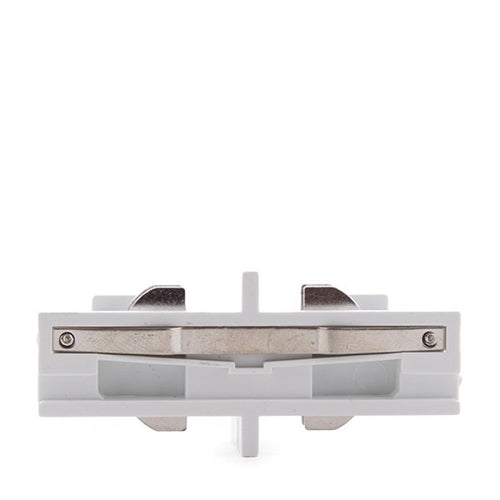

    Binario Trifase Del Connettore Dritto Bianca

    GreenIce

    Binario Trifase Del Connettore Dritto Bianca

    2,87€
    2,87€ Infinity%
  • (JL-CON-T-T-W_padreImg_jl_con_t_t_w_0.jpeg) (JL-CON-T-T-W_padreImg_jl_con_t_t_w_1.jpeg)

    T Connettore Traccia Trifase Bianca

    GreenIce

    T Connettore Traccia Trifase Bianca

    6,30€
    6,30€ Infinity%
  • (LM-LM3209_padreImg_lm_lm3209_0.jpeg) (LM-LM3209_padreImg_lm_lm3209_1.jpeg)

    Traccia Trifase 2M

    GreenIce

    Traccia Trifase 2M

    28,47€
    28,47€ Infinity%
  • (JL-CON-+-T-W_padreImg_jl_con_t_w_0.jpeg) (JL-CON-+-T-W_padreImg_jl_con_t_w_1.jpeg)

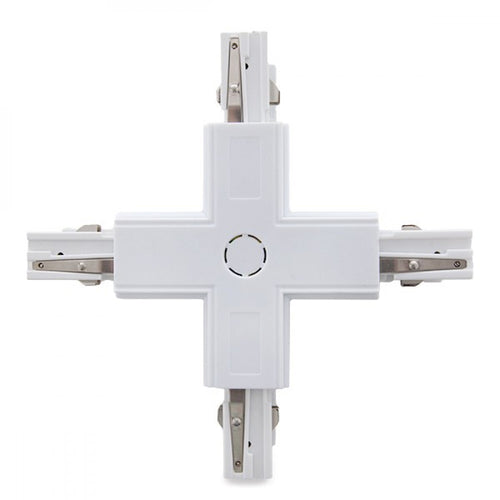

    +  Connettore Binario Trifase Bianca

    GreenIce

    +  Connettore Binario Trifase Bianca

    4,82€
    4,82€ Infinity%
  • (JL-CON-L-T-W_padreImg_jl_con_l_t_w_0.jpeg) (JL-CON-L-T-W_padreImg_jl_con_l_t_w_1.jpeg)

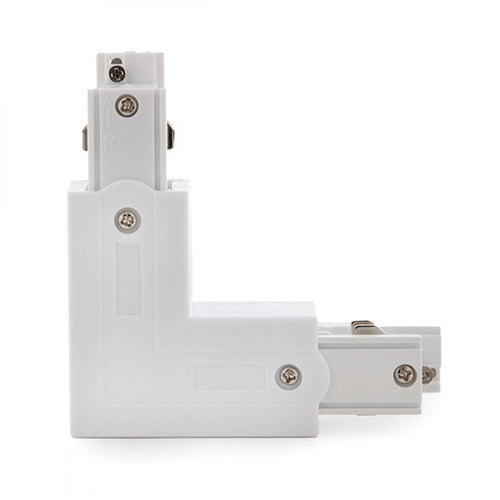

    L Connettore Traccia Trifase Bianca

    GreenIce

    L Connettore Traccia Trifase Bianca

    2,64€
    2,64€ Infinity%

File tecnico

Codice prodotto
JW-TR40W-WHITE-W
Temperatura leggera
Bianco naturale
Kelvin º
4200
Potenza (W)
40.0
Luminosità (LM)
3600
Efficacia luminosa (LM/W)
90
Rendimiento Led
99
Tipo di LED
Bridgelux Led
Numero di LED
1
Misure (mm)
210x156x99, 5
Alto
210.0
Lungo
156.0
Ampio
99.5
CRI
90
Ugr
◄17
Diffusore
Trasparente
Fattore di potenza (PF)
0.99
Costruzione
Alluminio/Vetro
Angolo di apertura (º)
38
Facilità
IP20
Sottoporre a tensione
AC 230 V
Vita stimata (h)
50000
Dimoroso
NO
Equivalenza (W)
215
Classe di isolamento
II
Frequenza di lavoro (HZ)
50/ 60
Tempo (i)
0.1
Classe di energia
F
Certificati
CE/ROHS/ISO9001
Cespuglio
terminale
Intervallo di temperatura (ºC)
-20 +40
Cicli di illuminazione
100000
Consumo di energia (KWH/1000H)
40.0
Peso (Gr)
550
Sfarfallio
0.42
Mezzo vita utile (a 3 ore/giorno)
45.66
Mezzo vita utile (5 ore/giorno)
27.39
Mezzo vita utile (a 8 ore/giorno)
17.12
Direzionale
Direzionale
CCT singolo/intervallo
Soltanto
Singolo CCT
4200
INDICE R9
4
Gamma CRI minima
98
Gamma CRI massima
56
Cromaticità x
0.373
Cromaticità e
0.375
Driver
Lifud
Standard applicabili
EN 55015:2006; EN 61547:2009; EN 61000-3-2:2006; EN61000-3-3:2008; EN 60598-2-1:1989; EN 60598-1:2008; EN 61347-1:2008; EN 61347-2-13:2006; EN 62031:2008; EN 62471:2008; EN 62493:2010

Caratteristiche

Codice prodotto
JW-TR40W-WHITE-W
Temperatura leggera
Bianco naturale
Kelvin º
4200
Potenza (W)
40.0
Luminosità (LM)
3600
Efficacia luminosa (LM/W)
90
Rendimiento Led
99
Tipo di LED
Bridgelux Led
Numero di LED
1
Misure (mm)
210x156x99, 5
Alto
210.0
Lungo
156.0
Ampio
99.5
CRI
90
Ugr
◄17
Diffusore
Trasparente
Fattore di potenza (PF)
0.99
Costruzione
Alluminio/Vetro
Angolo di apertura (º)
38
Facilità
IP20
Sottoporre a tensione
AC 230 V
Vita stimata (h)
50000
Dimoroso
NO
Equivalenza (W)
215
Classe di isolamento
II
Frequenza di lavoro (HZ)
50/ 60
Tempo (i)
0.1
Classe di energia
F
Certificati
CE/ROHS/ISO9001
Cespuglio
terminale
Intervallo di temperatura (ºC)
-20 +40
Cicli di illuminazione
100000
Consumo di energia (KWH/1000H)
40.0
Peso (Gr)
550
Sfarfallio
0.42
Mezzo vita utile (a 3 ore/giorno)
45.66
Mezzo vita utile (5 ore/giorno)
27.39
Mezzo vita utile (a 8 ore/giorno)
17.12
Direzionale
Direzionale
CCT singolo/intervallo
Soltanto
Singolo CCT
4200
INDICE R9
4
Gamma CRI minima
98
Gamma CRI massima
56
Cromaticità x
0.373
Cromaticità e
0.375
Driver
Lifud
Standard applicabili
EN 55015:2006; EN 61547:2009; EN 61000-3-2:2006; EN61000-3-3:2008; EN 60598-2-1:1989; EN 60598-1:2008; EN 61347-1:2008; EN 61347-2-13:2006; EN 62031:2008; EN 62471:2008; EN 62493:2010

Descrizione

Faretto a binario LED trifase 40W 90Lm/W UGR19 50000H
